Elektrik und Elektronik

Alleweder Elektronik Bei abgenommener Nase sind die wichtigsten elektrischen Komponenten meines Alleweder leicht zugänglich. (Bewegen Sie den Mauszeiger auf das Bild, um die Nase abzunehmen. JavaScript muss dazu aktiviert sein) Rechts oben ein Spannungswandler von 12 auf 6 Volt, um den Fahrradscheinwerfer und das Rücklicht zu versorgen.

Ganz unten ist die Hupe zu erkennen, darüber drei Relais für Blinker und Hupe. Links oben sitzt der Mikrocontroller für die Steuerfunktionen, ein C-Control von Conrad Electronic. Im Normalbetrieb werden die Hupe und die Blinker vom Microcontroller angesteuert. Außerdem wird die Batteriespannung überwacht, bei Unterschreitung einer Mindestspannung leuchtet eine Kontrolllampe.

Wird durch Abziehen des Schlüsselschalters der Überwachungsmodus aktiviert, so fragt der Mikrocontroller regelmässig die alarmauslösenden Sensoren und Schalter ab und betätigt bei Bedarf Hupe, Sirene und Warnblinker. Beim Unscharfschalten wird die Anzahl der Alarme seit dem letzten Scharfschalten mit einer Folge von Piepstönen angezeigt. Scheinwerfer, Rücklicht und Bremslicht werden übrigens sicherheitshalber unabhängig vom Microcontroller betrieben. Alleweder Cockpit

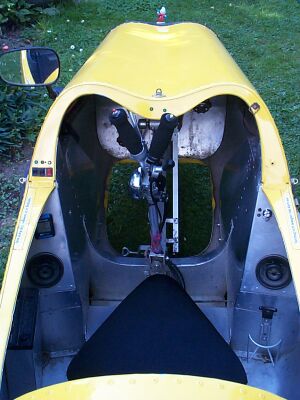

Der Blick ins Cockpit zeigt auf der linken Seite die drei Schalter für Fernlicht, Abblendlicht (6V Fahrradbeleuchtung) und Warnblinker. An den Griffen des Steuerknüppels befinden sich oben die Knöpfe für Hupe (rot) und Lichthupe (gelb), die mit den Daumen bedient werden. Unterhalb des rechten Griffs sitzt (kaum sichtbar) der Blinkerhebel, der mit dem kleinen Finger bedient wird. Darunter zwei Schalthebel für die Gangschaltung und der Hebel für die Feststellbremse.

An den Radkästen befindet sich auf der linken Seite der Tacho (Sigma Sport BC900), auf der rechten Seite der Schlüsselschalter, mit dem sich wie oben beschrieben der Überwachungsmodus aktivieren lässt. Gleichzeitig werden damit alle Schalter und Knöpfe im Cockpit stillgelegt. Die LEDs dienen zur Anzeige der Scharfschaltung und der evtl. ausgelösten Alarme. Ebenfalls in den Radkästen untergebracht sind die Lautsprecher für das Autoradio, das links vom Fahrersitz montiert ist.
